POULIE D'ENTRAÎNEMENT

COUVERCLE DE TRANSMISSION POUR SYM HD2 200EFI (LC18W1-6) (L1-L4) DE 2013

CARTER GAUCHE

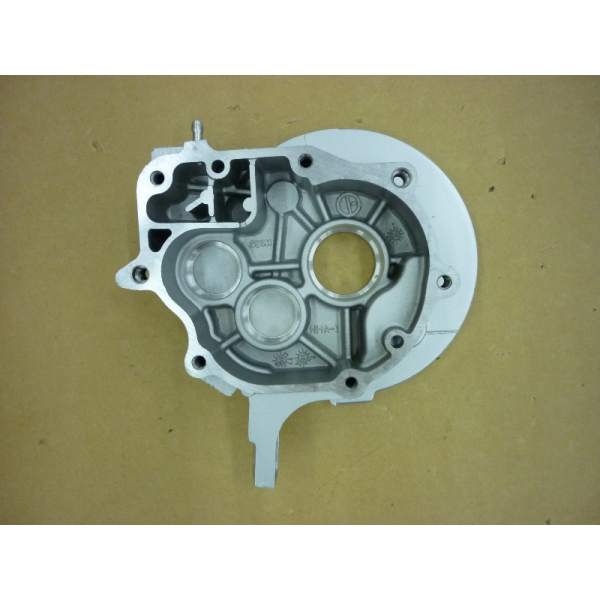

(1) 21200-HHW-000

MISSION CASE

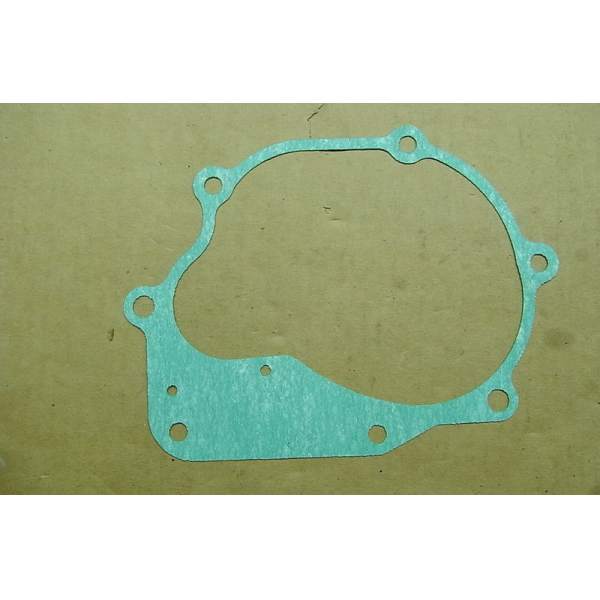

(2) 21395-HHA-002

JOINT DE COUVERCLE

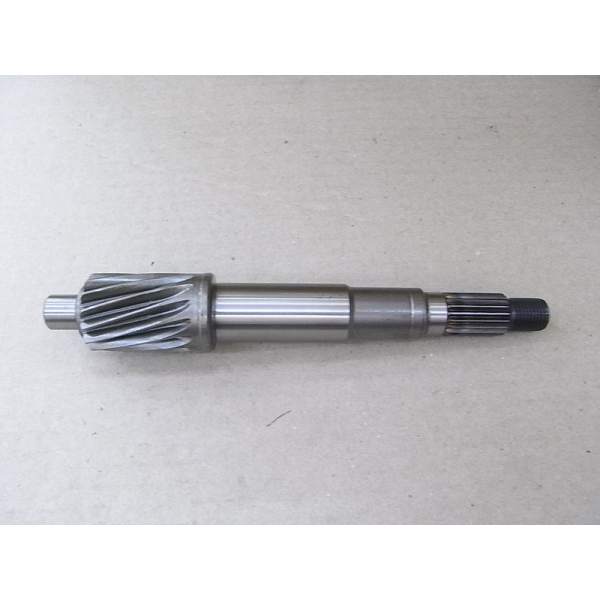

(3) 23411-HHA-000

ARBRE PRIMAIRE

(4) 23420-Z7P-010-M1

ARBRE INTERMEDIAIRE

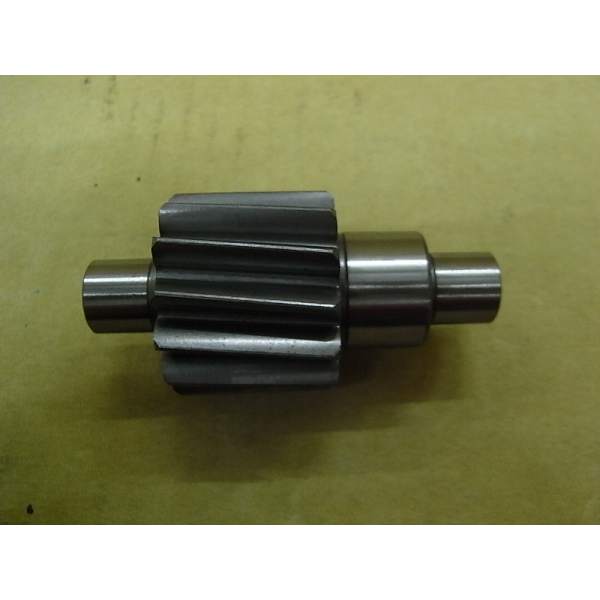

(5) 23421-HHA-310

COUNTER SHAFT

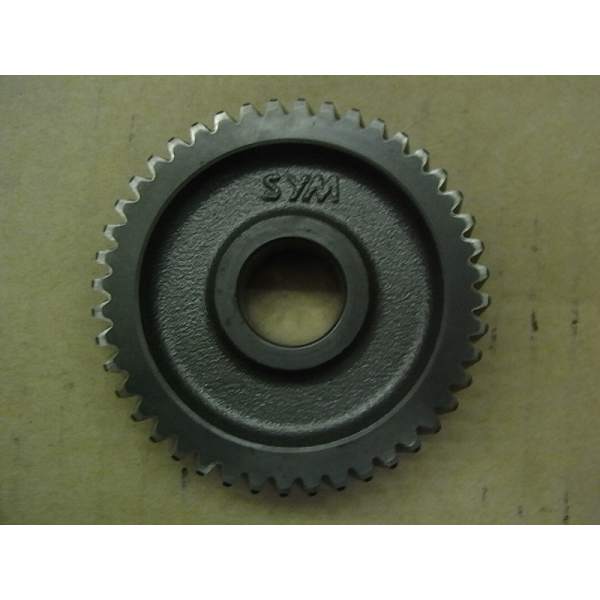

(6) 23422-HHA-310

COUNTER GAER

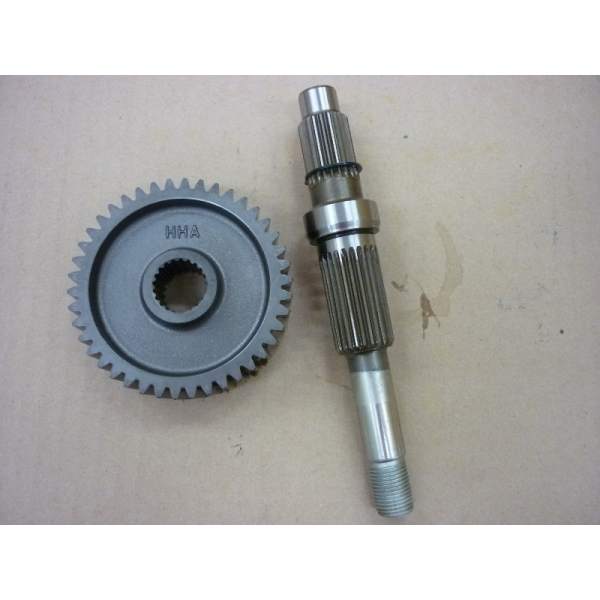

(7) 2343A-HHA-010

FINAL SHAFT ASSY

(8) 91001-HHA-000

ROULEMENT 6005ZZ

(9) 91003-M8Q-000

ROULEMENT CSB301JR

(10) 91104-KN7-670

ROULEMENT

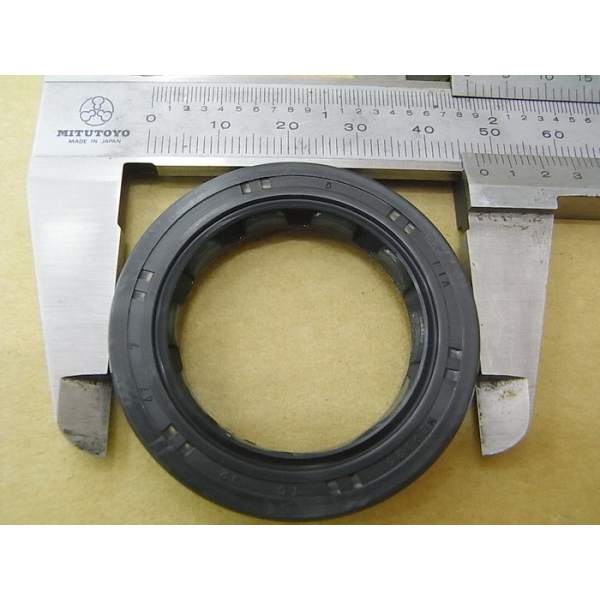

(11) 91201-HHA-300

JOINT SPY 32*47*7

(12) 91202-KJ9-003-M1

JOINT SPY 2X32X6

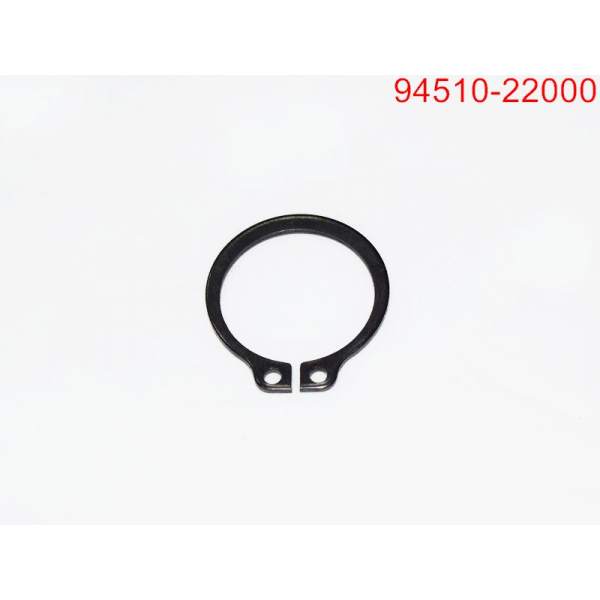

(13) 94510-22000

CIRCLIP 22MM

(14) 95701-08045-08

VIS 8X45

(15) 95701-08050-08

VIS 8X5

(16) 96100-62033-10

ROULEMENT 6203

(17) 96100-63013-00

ROULEMENT A BILLES 631T

	Référence	Désignation	Qté
# 1	21200-HHW-000	MISSION CASE	Non disponible	0,00 €
# 2	21395-HHA-000	JOINT DE COUVERCLE	Non disponible	0,00 €
# 3	23411-HHA-000	ARBRE PRIMAIRE	43,62 €

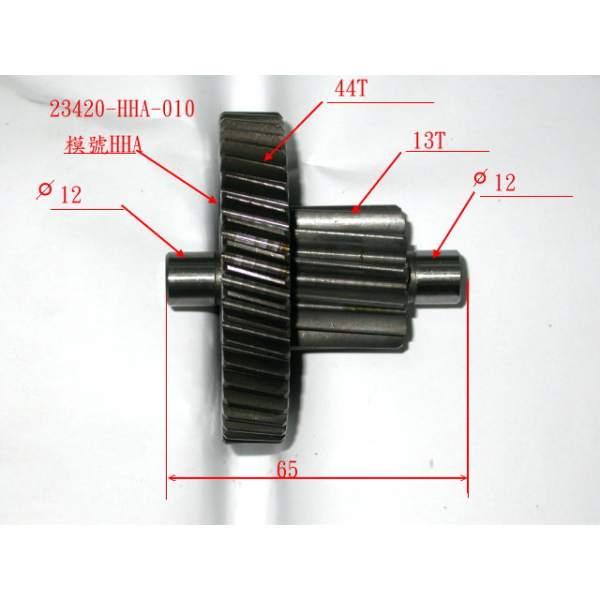

# 4	23420-HHA-010 23420-Z7P-010-M1	ARBRE INTERMEDIAIRE	44,92 €
# 5	23421-HHA-310	COUNTER SHAFT	26,36 €
# 6	23422-HHA-310	COUNTER GAER	24,42 €
# 7	2343A-HHA-010	FINAL SHAFT ASSY	78,28 €
# 8	91001-HHA-000	ROULEMENT 6005ZZ	24,98 €
# 9	91003-M8Q-000	ROULEMENT CSB301JR	35,34 €
# 10	91104-KN7-670	ROULEMENT	28,56 €
# 11	91201-HHA-300	JOINT SPY 32477	3,05 €
# 12	91202-KJ9-003 91202-KJ9-003-M1	JOINT SPY 2X32X6	12,01 €
# 13	94510-22000	CIRCLIP 22MM	1,56 €
# 14	95701-08045-08	VIS 8X45	Non disponible	0,00 €
# 15	95701-08050-08	VIS 8X5	2,74 €
# 16	96100-62033-10	ROULEMENT 6203	10,91 €
# 17	96100-63013-00	ROULEMENT A BILLES 631T	12,19 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez SYM. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COUVERCLE DE TRANSMISSION de votre SYM HD2 200EFI (LC18W1-6) (L1-L4) de 2013. Nous restons à votre disposition pour toute question.
